LVM(Logical Volume Management) and RAID

Table of Contents

Overview

LVM stands for Logical Volume Management. It is a system of managing logical volumes, or file system.1 LVM是用来方便管理的，不会提供额外的安全保证。

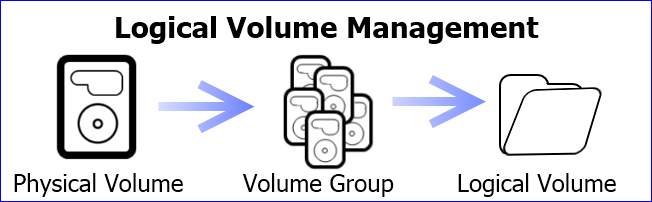

LVM的基本组成块如下：2

  • 物理卷Physical volume (PV)：可以在上面建立卷组的媒介，可以是硬盘分区，也可以是硬盘本身或者回环文件（loopback file）。物理卷包括一个特殊的 header，其余部分被切割为一块块物理区域（physical extents）。
  • 卷组Volume group (VG)：将一组物理卷收集为一个管理单元。
  • 逻辑卷Logical volume (LV)：虚拟分区，由物理区域（physical extents）组成。
  • 物理区域Physical extent (PE)：硬盘可供指派给逻辑卷的最小单位（通常为 4MB）。


优点

比起正常的硬盘分区管理，LVM更富于弹性：

  • 使用卷组(VG)，使众多硬盘空间看起来像一个大硬盘。
  • 使用逻辑卷（LV），可以创建跨越众多硬盘空间的分区。
  • 可以创建小的逻辑卷（LV），在空间不足时再动态调整它的大小。
  • 在调整逻辑卷（LV）大小时可以不用考虑逻辑卷在硬盘上的位置，不用担心没有可用的连续空间。
  • 可以在线（online）对逻辑卷（LV）和卷组（VG）进行创建、删除、调整大小等操作。LVM上的文件系统也需要重新调整大小，某些文件系统也支持这样的在线操作。
  • 无需重新启动服务，就可以将服务中用到的逻辑卷（LV）在线（online）/动态（live）迁移至别的硬盘上。
  • 允许创建快照，可以保存文件系统的备份，同时使服务的下线时间（downtime）降低到最小。

这些优点使得LVM对服务器的管理非常有用，对于桌面系统管理的帮助则没有那么显著，你需要根据实际情况进行取舍。

软RAID

RAID是英文Redundant Array of Independent Disks的缩写，翻译成中文意思是“独立磁盘冗余阵列”，有时也简称磁盘阵列(Disk Array)。

Overview

  • RAID 0

    RAID0称为条带化(Striping)存储，将数据分段存储于 各个磁盘中，读写均可以并行处理。因此其读写速率为单个磁盘的N倍(N为组成RAID0的磁盘个数)，但是却没有数据冗余，单个磁盘的损坏会导致数据的不可修复。

  • RAID 1

    镜像存储(mirroring)，没有数据校验。数据被同等地写入两个或多个磁盘中，写入速度会比较 慢，但读取速度会比较快。读取速度可以接近所有磁盘吞吐量的总和，写入速度受限于最慢 的磁盘。 RAID1也是磁盘利用率最低的一个。如果用两个不同大小的磁盘建立RAID1，可以用空间较小的那一个，较大的磁盘多出来的部分可以作他用，不会浪费。

  • RAID 2

    RAID0的改良版，加入了汉明码(Hanmming Code)错误校验。汉明码能够检测最多两个同时发生的比特错误，并且能够更正单一比特的错误。

  • RAID 3

    类似于RAID2，数据条带化(stripe)存储于不同的硬盘，数据以字节为单位，只是RAID3使用单块磁盘存储简单的 奇偶校验信息，所以最终磁盘数量为 N+1 。当这N+1个硬盘中的其中一个硬盘出现故障时， 从其它N个硬盘中的数据也可以恢复原始数据，当更换一个新硬盘后，系统可以重新恢复完整的校验容错信息。

  • RAID 4

    与RAID3类似，但RAID4是按块(扇区)存取。无须像RAID3那样，哪怕每一次小I/O 操作也要涉 及全组，只需涉及组中两块硬盘（一块数据盘，一块校验盘）即可，从而提高了小量数据I/O速度。

  • RAID 5

    奇偶校验(XOR)，数据以块分段条带化存储。校验信息交叉地存储在所有的数据盘上。

    RAID5把数据和相对应的奇偶校验信息存储到组成RAID5的各个磁盘上，并且奇偶校验信息和 相对应的数据分别存储于不同的磁盘上，其中任意N-1块磁盘上都存储完整的数据，也就是 说有相当于一块磁盘容量的空间用于存储奇偶校验信息。因此当RAID5的一个磁盘发生损坏 后，不会影响数据的完整性，从而保证了数据安全。当损坏的磁盘被替换后，RAID还会自动 利用剩下奇偶校验信息去重建此磁盘上的数据，来保持RAID5的高可靠性。

  • RAID 6

    类似RAID5，但是增加了第二个独立的奇偶校验信息块，两个独立的奇偶系统使用不同的算法， 数据的可靠性非常高，即使两块磁盘同时失效也不会影响数据的使用。但RAID 6需要分配给奇偶校验信息更大的磁盘空间，相对于RAID 5有更大的“写损失”，因此“写性能”非常差。

RAID创建

  • 创建raid硬盘阵列
    #mdadm -C /dev/md0 -ayes -l0 -n2  /dev/sd[a,b]1

-C :表示创建RAID
/dev/md0 :表示创建生成的RAID分区
-ayes :表示创建过程中并且激活该RAID分区
-ln :表示创建级别为n的RAID
-nn :表示创建RAID所参与的硬盘设备个数
/dev/sd[a,b]1 :表示参与的硬盘设备

    创建raid1用/dev/sdb1 /dev/sdb2

    mdadm -C /dev/md1 -ayes -l1 -n2 /dev/sdb{1..2}
#cat /proc/mdstat命令查看创建进度，到100%时就好了
  • 创建文件系统
    mkfs.ext4 /dev/md0
  • 挂载分区
    mount /dev/md0 /mnt
# 自动挂载,可以修改一下/etc/fstab文件,添加一行!
/dev/md0 /raid5disk ext3 defaults 0 0
  • 删除一个阵列
    umount [挂载目录]
mdadm -S [RAID设备]
mdadm –zero-superblock [生成RAID的硬盘设备]

umount /raid5
mdadm -S /dev/md0
mdadm –zero-superblock /dev/sda{3..5}

    # 查看RAID
mdadm -D /dev/md0或cat /proc/mdstat

LVM

创建

# 创建 LVM 类型的分区
fdisk /dev/sda
pvcreate /dev/sdb1

#vgcreate <卷组名> <物理卷设备名> [<物理卷设备名> ...]
vgcreate vg0 /dev/sda1 /dev/sdb1

lvcreate –n data –L +500M vg0
lvcreate –n data –l 127 vg0
lvdisplay /dev/vg0/data
mkfs.ext4 /dev/vg0/data
mount /dev/vg0/data /mnt
vi /etc/fstab

扩容

lvextend  –L +200M /dev/vg0/data    添加200M的

e2fsck –f /dev/vg0/data            下面2条是在线扩容(不用停止掉挂载目录)
resize2fs /dev/vg0/data

快照

 lvcreate --size 100M --snapshot --name snap01 /dev/mapper/vg0-pv

# Reverting the modified 'pv' logical volume to the state when the 'snap01' snapshot was taken can be done with
lvconvert --merge /dev/vg0/snap01

Misc

# 删除逻辑卷
lvremove /dev/vg0/data

# 休眠和激活卷组
vgchange –an /dev/vg0   休眠
vgchange –ay /dev/vg0   激活

More

Footnotes:

1

https://wiki.ubuntu.com/Lvm

2

https://wiki.archlinux.org/index.php/LVM_(%E7%AE%80%E4%BD%93%E4%B8%AD%E6%96%87)
